Stavba z betonu
V úzké spolupráci s našimi zákazníky vyvíjíme produkty, které jsou žádané pro všechny druhy kvalifikovaného kotvení do betonu.
Produkty pro kvalifikované kotvení do betonu
Náš sortiment pokrývá převážnou část projektových potřeb a neustále přidáváme i nové produkty. Pokud nenajdete produkt, který potřebujete, kontaktujte nás.
Na Slovensku a v Česku prodává výrobky ESSVE distributor Zrubko. Zhotovitelé obvykle oceňují, že mohou dostat veškerý materiál v jedné dodávce. Pokud výrobek nemáme skladem, objednáme ho.

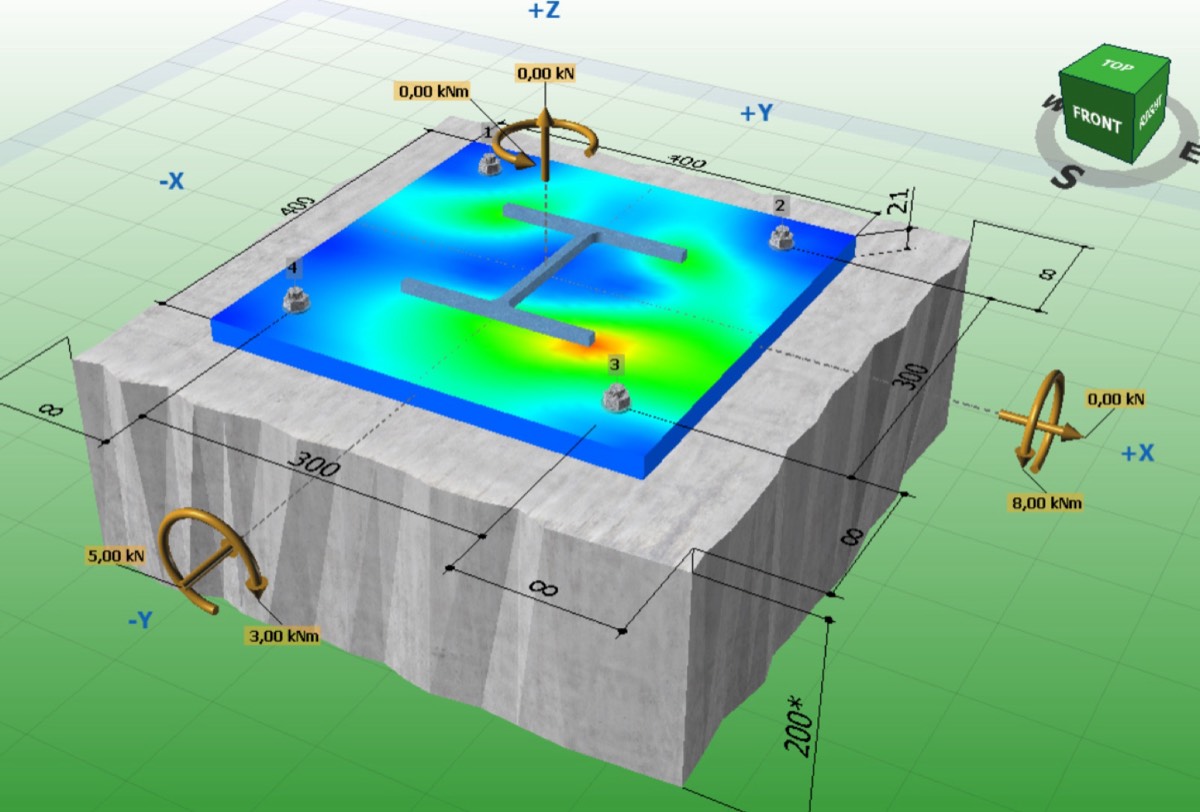

Bezplatný program pro dimenzování
Software ESSVE Calculation Software (CS) vypočítá únosnost kotvení do betonu podle EUROCODE. Program vypočítá únosnost pro různé typy použití a navrhne vhodné produkty.
Navrhne zúžený výběr
Místo seznamu několika set produktů nabízí ESSVE CS zúžený výběr. Pokud navíc zadáte nesprávnou hodnotu, návrhy na nápravu dostanete okamžitě. Uživatel může sledovat každý výpočet, takže má jistotu, že je srozumitelný a úplný.
Fakta o ESSVE CS
- Vypočítá únosnost upevňovacího prvku
- Navrhne produkt a rozměry
- Automaticky přepočítá po každé zadané hodnotě
- Včas odhalí chyby
- Je v souladu s platnými předpisy a normami
- 3D model
Stáhnout ESSVE CS (registrační formulář ESSVE v angličtině)
Domluvte si zkoušky únosnosti přímo v budově
Domluvte si zkoušky únosnosti, abyste měli jistotu, že kotvení bude určitě vyhovovat. Naši certifikovaní obchodní zástupci ESSVE provedou zkoušky přímo u zákazníka. Zkušební služba ověří únosnost základního materiálu. Po jejím skončení dostanete seznam upevňovacích prvků, které je třeba použít, a počet kotevních bodů potřebných pro bezpečnou montáž.
Často se stává, že se použije více upevňovacích prvků, než je nutné. Zkušební kotvení je proto dobrá investice.
Různé druhy kotvení do betonu
Chemická kotva – mimořádně pevná
Kotevní malta se doporučuje, když hrozí praskání betonu nebo když jiné řešení jednoduše nefunguje – například při kotvení zábradlí k okraji balkonové desky.
Kotevní malta (chemická kotva) je ideální pro kotvení do dutinových stropních panelů, přírodního kamene, betonu, děrovaných cihel, zdiva a lehčeného betonu. Montáž je trvalá a mimořádně pevná. Čím hlouběji se kotva osadí, tím vyšší je její únosnost.
Dvousložková hmota
Společnou vlastností všech chemických kotev je, že se skládají ze dvou složek, které po smíchání ztvrdnou na tvrdou hmotu. Chemické kotvy se obvykle dodávají v kartuších, ve kterých jsou dvě složky ve dvou oddělených nádobách. Když se hmota vytlačuje z kartuše, prochází směšovací trubicí, která složky smíchá na hotovou hmotu. Při vytlačování je důležité nejprve udělat několik pumpovacích zdvihů, dokud neuvidíte, že je směs dobře promíchaná, a teprve poté ji začít používat v kotevním otvoru. Pokud se hmota nesmíchá, neztvrdne.
Šroub do betonu
Šrouby do betonu mohou mít několik různých tvarů hlavy, například kulatou, kuželovou a šestihrannou. Protože se šrouby do betonu zachycují v betonu závitem, jde o závitové kotvy.
Průchozí montáž
Protože je hlava pevnou součástí šroubu, šroub do betonu se montuje skrz upevňovaný prvek (průchozí montáž). Šrouby do betonu jsou dostupné v pozinkovaném provedení, CorrSeal (C4) nebo z nerezové oceli. Při montáži se otvory vrtají podle montážního návodu. Šroub se poté zašroubuje do vyvrtaného otvoru, kde si v betonu vyřízne závit.
Nepřetahovat
Utahuje se tak dlouho, dokud není upevňovaný předmět bez vůle. Šroub není třeba utahovat určeným momentem. Neměl by se však překročit maximální utahovací moment, pokud je uveden v montážním návodu.
Sortiment ESSVE zahrnuje šrouby do betonu v rozměrech 6,3 (5), 7,5 mm (6 mm), 10,5 (8), 12,5 (10) a 16,5 mm (14 mm). První číslo označuje vnější průměr závitu a druhé číslo v závorce je průměr vrtáku.
Rozpěrné kotvy – do betonu a tvrdé skály
Naše rozpěrné kotvy fungují v betonu i v tvrdé skále a jsou dostupné pro beton bez trhlin i s trhlinami. Typické rozměry jsou od M6 do M24 a obvykle se dodávají v pozinkovaném provedení, žárově zinkované nebo z nerezové oceli.
Zajistit dotažením
Rozpěrné kotvy jsou vhodné pro průchozí i předsazenou montáž. Otvor v betonu se vyvrtá stejného průměru, jaký má závit M rozpěrné části. Kotva se vloží do otvoru a poté se připevní montovaný prvek. Následně se dotáhne matice. Je důležité, aby byla matice dotažena momentem určeným v montážním návodu.
Zarážecí kotvy
Zarážecí kotvy jsou dostupné pro vrtání otvorů 8 – 25 mm a pro kotvení šroubem M5 – M20. Protože vnější průměr rozpěrné části přesahuje průměr upevňovacího šroubu, zarážecí kotvy se musí osadit před umístěním upevňovaného prvku – jde o předsazenou montáž. Obvykle se dodávají v elektrolyticky zinkovaném provedení a z nerezové oceli.
Nářadí přizpůsobené každému rozměru
Zarážecí kotvy se rozpírají tlačením kužele uvnitř rozpěrné části dopředu. Dělá se to nářadím přizpůsobeným každému rozměru kotvy. Tím se zajistí správná rozpěra, když se nářadí zatluče až na doraz. Zarážecí kotvy jsou dostupné s límcem i bez něj. Při použití kotvy bez límce je důležité, aby hloubka vrtaného otvoru odpovídala montážnímu návodu.
Snižuje riziko zásahu výztuže
Hloubka osazení zarážecích kotev je vždy malá, což může být výhodné, protože se tím snižuje riziko zásahu výztuže při montáži. Zarážecí kotvy patří mezi kotvy s rozpěrou řízenou deformací, protože rozpěra vzniká zatlačením kužele do rozpěrné části do určité hloubky.
Další produkty pro kotvení do betonu najdete v naší nabídce kotvení do betonu.
