Čo znamenajú rôzne druhy betónu?

Pri upevňovaní do betónu je dôležité poznať rozdiel medzi trhlinovým a netrhlinovým betónom. Čo to znamená pre vašu montáž a aké upevnenie zvoliť? Pamätajte, že kotviaci prvok schválený do trhlinového betónu bude fungovať aj v netrhlinovom betóne – prvok určený do netrhlinového betónu však do trhlinového betónu použiť neodporúčame.

Tu prejdeme kľúčové pojmy spojené s montážou do betónu a poradíme, ako vybrať správne upevnenie, napríklad:

• Trhlinový a netrhlinový betón: čo to znamená a ako to ovplyvňuje výber upevnenia?
• Európske technické posúdenie: čo znamená, že kotviaci prvok má ETA, a aké druhy technických posúdení existujú?
• Vplyv na upevnenie: dôležité veci, na ktoré treba pri upevňovaní do betónu myslieť, aby bola montáž trvácna.

Ste projektant a potrebujete poradiť s kotvením do betónu? Kontaktujte nás na Zrubko.sk – sprostredkujeme vám aj podklady výrobcu ESSVE.

Kontaktujte nás

Čo je trhlinový a netrhlinový betón?

Netrhlinový betón

Netrhlinový betón je betón bez viditeľných trhlín, ktorý sa nachádza v oblastiach namáhaných prevažne tlakom. Príkladom sú steny a stĺpy, v ktorých trhliny vznikajú len málokedy. Preto v týchto častiach konštrukcie môžeme použiť kotvy do betónu, ktoré nemusia odolávať dodatočnému namáhaniu. Vždy sa však oplatí overiť, že vybraný kotviaci prvok má príslušné ETA.

Trhlinový betón

Trhlinový betón je betón, v ktorom vplyvom ťahového namáhania vznikajú trhliny. Môžu sa objaviť v rôznych častiach konštrukcie, najmä v stropoch a v blízkosti trámov, a ich šírka je zvyčajne najviac 0,3 mm. Hoci sú trhliny voľným okom sotva viditeľné, výrazne znižujú nosnosť upevnenia. Do trhlinového betónu preto používajte kotviace prvky, ktoré sú na takú konštrukciu výslovne schválené – len tak bude upevnenie bezpečné.

Ak si nie sme istí, či betón zostane netrhlinový, vždy ho treba považovať za trhlinový. Keď stav betónu nepoznáme s istotou, treba zvoliť kotviaci prvok do trhlinového betónu, ktorý je bezpečný v oboch prípadoch.

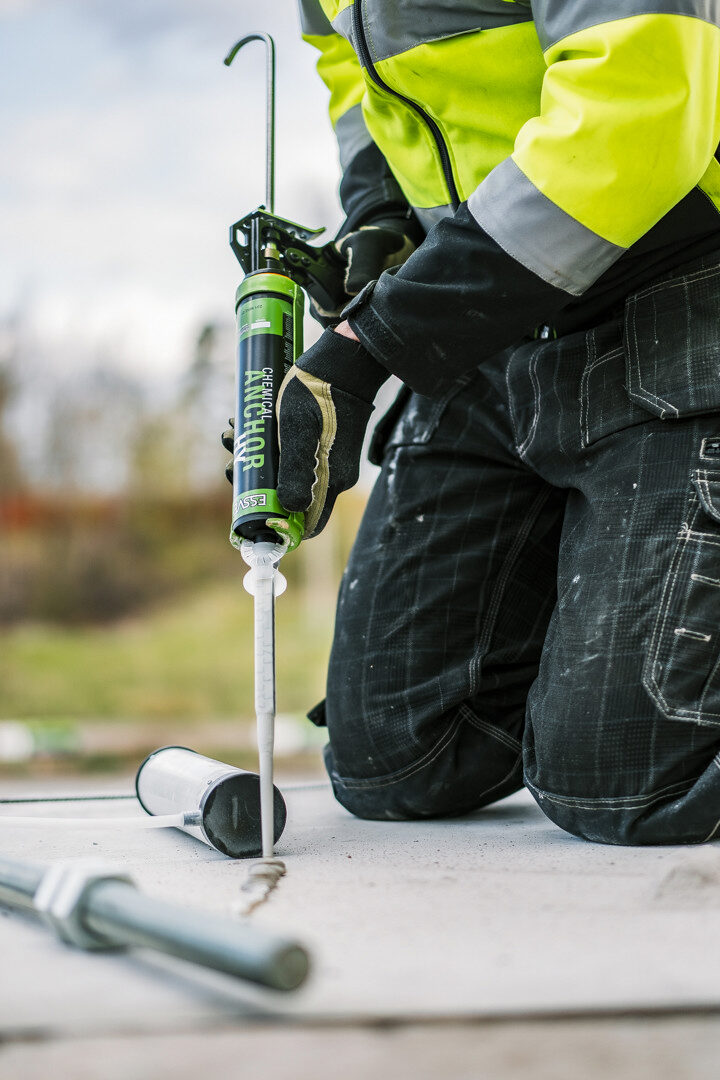

V našej ponuke nájdete niekoľko možností upevnenia do trhlinového betónu, napríklad skrutku do betónu EUS, chemickú kotvu ONE a klinovú kotvu EST-1. V informáciách o produkte je jasne uvedené, či je upevnenie vhodné do trhlinového betónu.

Európske technické posúdenie (ETA) – čo znamená?

Európske technické posúdenie (ETA) potvrdzuje, že výrobok spĺňa požiadavky technických noriem EÚ. Je to doklad o kvalite a nosnosti výrobku. Pri kotvách do betónu rozlišujeme dve hlavné posúdenia:

• ETA opcia 7 – pre netrhlinový betón, ktorý nemá trhliny a počas celej životnosti zostáva trvalo v tlaku.
• ETA opcia 1 – pre trhlinový betón, v ktorom vplyvom namáhania vznikajú trhliny. Táto opcia si vyžaduje prísnejšie skúšky, preto sú výrobky s týmto posúdením drahšie, no v náročnejších podmienkach zaručia vyššiu nosnosť.

Výrobky s ETA sú jasne označené na obale aj na produktových stránkach, takže výber správnej kotvy do betónu je jednoduchší.

Ako betón ovplyvňuje nosnosť a trvácnosť upevnenia?

Životnosť budovy a trhliny v betóne

Trhliny v betóne ovplyvňujú nosnosť upevnenia počas celej životnosti budovy, nielen pri montáži. Preto sa oplatí dôkladne posúdiť sily, ktorým bude betón vystavený, a podľa toho zvoliť kotvy. Pamätajte, že zaťaženie môže časom spôsobiť vznik nových trhlín.

Hĺbka kotvenia

Čím hlbšie je kotva ukotvená, tým vyššia je nosnosť upevnenia. Dbajte preto na správnu hĺbku vŕtania, aby bola montáž stabilná.

Hĺbka vŕtania

Po vŕtaní nezabudnite otvor vyčistiť od vrtného prachu, pretože usadený prach môže zhoršiť kvalitu upevnenia. Správna hĺbka otvoru je kľúčová, aby sa kotviaci prvok mohol spoľahlivo ukotviť v podkladovom materiáli, teda v betóne.

Vplyv okraja

Osadenie kotvy blízko okraja betónu môže výrazne znížiť nosnosť upevnenia. Tento jav sa nazýva vplyv okraja.

Dvojnásobná nosnosť?

Dve kotvy namiesto jednej nemusia vždy znamenať dvojnásobnú nosnosť. Pri preťažení vytrhne každá kotva z betónu kužeľ – ak sú kotvy blízko seba alebo pri okraji, kužele sa prekrývajú či sú orezané a skupina unesie menej než dvojnásobok jednej kotvy. Plnú nosnosť každej kotvy dosiahnete až pri dostatočnej osovej vzdialenosti (podľa EN 1992-4 spravidla trojnásobok účinnej kotevnej hĺbky, presnú hodnotu uvádza ETA kotvy). Nosnosť ovplyvňuje aj trieda betónu. Myslite na to pri plánovaní montáže.
