Krok za krokom – montáž menších okien rámovou skrutkou L

Montáž menších okien s rámovou skrutkou L

Návod krok za krokom na montáž menších okien a ľahkých interiérových dverí s rámovou skrutkou L. Jednoduchá a pohodlná montáž.

Rámová skrutka L – montážny návod

Ak montujete menšie okná a ľahšie interiérové dvere, rámová skrutka L ponúka jednoduchú a pohodlnú montáž. Montuje sa v jednom kroku a nevyžaduje žiadne špeciálne náradie. Rám sa jednoducho vyrovná zaskrutkovaním alebo vyskrutkovaním rámovej skrutky.

Montážny návod

Video od ESSVE ukazuje montáž rámu s montážnou objímkou. Postup s rámovou skrutkou L nájdete krok za krokom s textom a obrázkami nižšie.

Skôr než začnete:

Rámové skrutky L osaďte vo vzájomnej vzdialenosti približne 500 mm.
Rám musí mať stupňovité otvory 14/5 mm – polovica hrúbky rámu je prevŕtaná otvorom s priemerom 14 mm, zvyšok otvorom 5 mm. Ak otvory chýbajú, vyvŕtajte ich vrtákom na rámové skrutky.
Rámovú skrutku L s ostrým hrotom použite v stenách z dreva, betónu, pórobetónu, ľahkého keramzitbetónu, tehly a dutej tehly. Do oceľových profilov (max. 2,0 mm) s dreveným vystužením použite rámovú skrutku L s vŕtacím hrotom.

Video od výrobcu ESSVE, bez slovenských titulkov.

Krok 1 návodu: do spodnej hrany okenného otvoru sa osadzujú dve nivelačné skrutky

Krok 1: Zabezpečte rovný rám

Začneme montážou nivelačných skrutiek čo najbližšie k vonkajším okrajom rámu. Nivelačná skrutka zaručí, že rám bude rovný. Na jedno okno použite aspoň dve skrutky. Ak má okno stredový stĺpik, umiestnite ďalšiu skrutku aj pod neho. Pri montáži dverí treba dole viac skrutiek, pretože prah bude zaťažený – skrutky ho preto musia podopierať po celej dĺžke.

Krok 2 návodu: dve nivelačné skrutky sa montujú akumulátorovým skrutkovačom

Krok 2: Namontujte nivelačné skrutky

Ak je stena z betónu, treba predvŕtať otvor s priemerom 6,0 mm do hĺbky asi 40 mm a použiť nylonovú hmoždinku N 6 × 30. Montáž do dreva alebo do oceľového profilu (hrúbka max. 2,0 mm) s dreveným vystužením nevyžaduje predvŕtanie.

Krok 3 návodu: šípky ukazujú, kam umiestniť nafukovacie vankúše Pumpbag, ktoré držia okno na mieste

Krok 3: Osaďte rám

Okenný rám postavte do otvoru na nivelačné skrutky. Vzduchová škára pod rámom by mala mať približne 15 mm. Ak chcete rám dôkladne vycentrovať, odporúčame použiť dva alebo viac nafukovacích vankúšov Pumpbag, ktoré po stranách medzi rámom a stenou nafúknete, kým nebude rám vycentrovaný.

Krok 4 návodu: kontrola zvislej polohy okna vodováhou a nastavovacím kľúčom

Krok 4: Vyrovnajte

Priložte na rám vodováhu a nivelačné skrutky nastavujte nastavovacím nástrojom, kým nebude rám rovný.

Krok 5 návodu: rámová skrutka L sa akumulátorovým skrutkovačom skrutkuje cez otvor v ráme

Krok 5: Upevnite rám

Teraz je čas upevniť rám! Použite bit TX25.

Upevňujete rám do tvrdého alebo pórovitého materiálu?
Ak upevňujete rám do betónu, pórobetónu, ľahkého keramzitbetónu, tehly alebo dutej tehly, pred zaskrutkovaním rámovej skrutky musíte osadiť hmoždinku.

Upevňujete rám do dreva?
Pri montáži do dreva hmoždinku nepotrebujete a rámovú skrutku môžete zaskrutkovať priamo.

Pri skrutkovaní rámovej skrutky cez otvory v ráme dbajte na to, aby sa zúbky pod hlavou skrutky zaryli do materiálu rámu. Zúbky sa totiž zachytia v ráme a umožnia jeho dodatočné vyrovnanie. Pre pevnú montáž tiež dbajte na to, aby skrutka siahala aspoň 45 mm hlboko do nosného materiálu steny.

Krok 6 návodu: obrázok ukazuje vodováhu na ráme a dorovnanie rámovou skrutkou

Krok 6: Dorovnajte rámovou skrutkou

Ak rám po namontovaní všetkých skrutiek nie je rovný, jednoducho ho vyrovnáte zaskrutkovaním alebo vyskrutkovaním rámovej skrutky. Vďaka zúbkom pod hlavou skrutky sa rám pri skrutkovaní posúva spolu so skrutkou. Vodováhou kontrolujte vodorovnú aj zvislú polohu.

Krok 7 návodu: šípka a obrázok krytky ukazujú, že otvory treba zakryť krytkami

Krok 7: Zakryte otvory krytkami

Keď sú všetky rámové skrutky zaskrutkované a rám je rovný a vycentrovaný, zakryte otvory v ráme krytkami. Krytky sa vyrábajú vo viacerých farbách, takže montáž bude nenápadná pri akejkoľvek farbe okna.

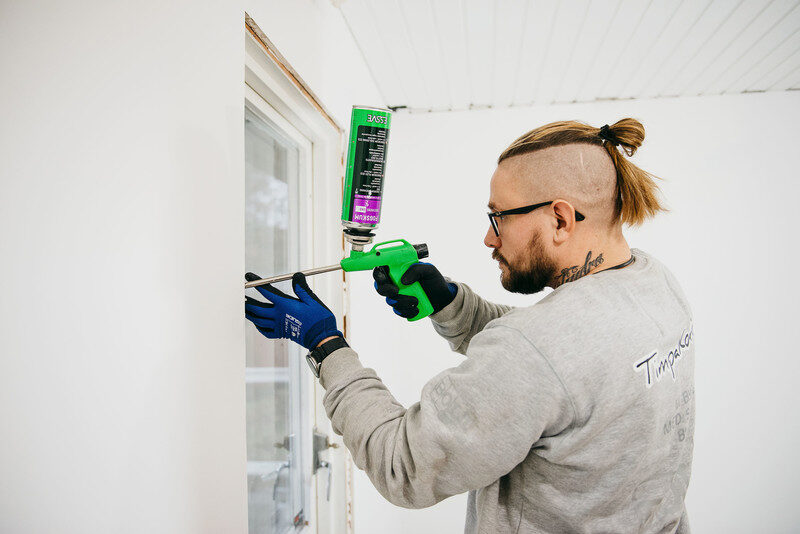

Krok 8 návodu: stolár vypĺňa škáru medzi rámom a stenou montážnou penou

Krok 8: Zaizolujte škáru

Škáru medzi stenou a rámom vyplňte montážnou penou. Odporúčame montážnu penu Expand s obsahom izokyanátov pod 0,1 %, ktorá dobre tlmí hluk a tepelne izoluje. Priľne k väčšine materiálov, napr. k drevu, kovu, betónu, kameňu, penovým plastom či extrudovanému polystyrénu.

Izokyanáty – povinné školenie!

Keďže práca s izokyanátmi prináša riziko alergie, musí od 24. 8. 2023 absolvovať školenie každý, kto priemyselne alebo profesionálne pracuje s produktmi s obsahom diizokyanátov 0,1 % hmotnosti a viac alebo na takú prácu dohliada. Povinnosť vyplýva z nariadenia Komisie (EÚ) 2020/1149 (REACH, príloha XVII, položka 74). Viac o izokyanátoch a povinnom školení

Viac o izokyanátoch
