Krok za krokom – montáž okna alebo dverí do betónu

Montáž rámu do betónu a plnej tehly

Návod krok za krokom na montáž s rámovou skrutkou Programa Plus do betónu a plnej tehly. Systém sa ľahko montuje a dá sa dodatočne nastaviť.

Rámová skrutka Programa Plus – montáž do betónu a plnej tehly

Postupujte podľa montážneho návodu a jednoducho a správne namontujte rám naším systémom rámových skrutiek do betónových alebo tehlových stien.

Montážny návod

Vo videe sa dozviete, ako jednoducho a správne namontovať rám do betónu a plnej tehly pomocou nášho systému rámových skrutiek Programa Plus. Ak uprednostňujete návod krok za krokom s textom a obrázkami, pokračujte v čítaní nižšie.

Skôr než začnete:

Do betónu a plnej tehly použite rámové skrutky dĺžky 90 mm.
Dbajte na to, aby bol rám namontovaný podľa švédskej normy SS 81 81 43, podľa ktorej počet kotviacich bodov určuje hĺbka, šírka a výška rámu.
Skrutky osaďte vo vzájomnej vzdialenosti približne 500 mm.
Ak rám nemá predvŕtané otvory s priemerom 14 mm, vyvŕtajte ich vrtákom na rámové skrutky.

Video od výrobcu ESSVE, bez slovenských titulkov.

Krok 1 návodu: šípky ukazujú, že okno v betónovom dome stojí zvislo

Krok 1: Namontujte nivelačné skrutky

Začnite tým, že do spodnej hrany otvoru namontujete nivelačné skrutky ESSVE. Potom do otvoru postavte rám a nivelačné skrutky nastavte príslušným nastavovacím nástrojom tak, aby bola spodná hrana rámu vodorovne. S nivelačnými skrutkami sa pracuje efektívne a nahradia kliny aj podložky.

Krok 2 návodu: šípky ukazujú, kam umiestniť nafukovacie vankúše Pumpbag, ktoré držia okno na mieste

Krok 2: Zafixujte nafukovacími vankúšmi Pumpbag

Rám dočasne zafixujte nafukovacími vankúšmi Pumpbag. Vodováhou skontrolujte, či je okno zvislo vo všetkých smeroch.

Krok 3 návodu: do najspodnejšieho otvoru v ráme sa vkladá centrovacia objímka

Krok 3: Vycentrujte

Montáž začnite spodným otvorom na strane pántov. Do predvŕtaného otvoru v ráme vložte centrovaciu objímku C10.

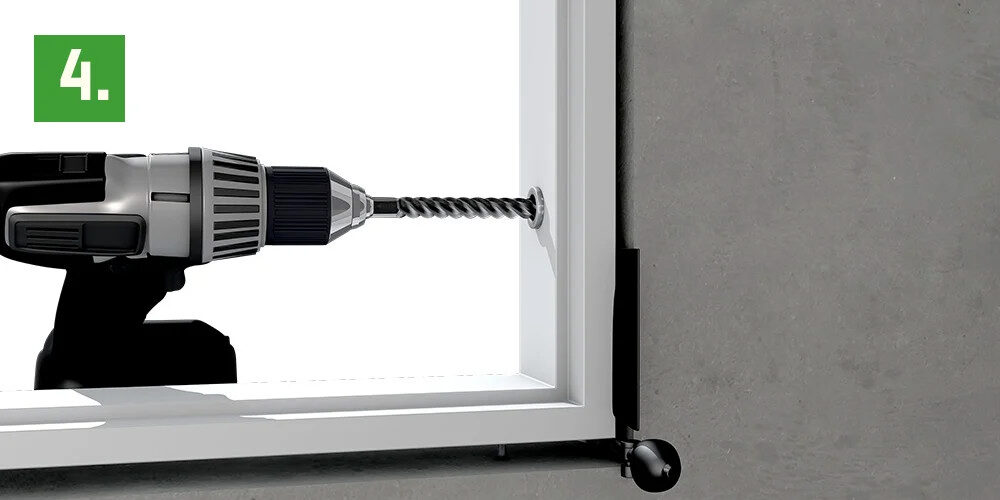

Krok 4 návodu: vrták do betónu vŕta cez rám a centrovaciu objímku do steny

Krok 4: Vyvŕtajte otvor do steny

Cez centrovaciu objímku vŕtajte vrtákom do betónu s priemerom 10 mm. Vŕtajte aspoň 80 mm hlboko do steny. Potom centrovaciu objímku vyberte.

Krok 5 návodu: nylonová hmoždinka nasadená na rámovej skrutke Programa, namontovanej do betónovej steny

Krok 5: Montážna poloha

Na rámovú skrutku nasaďte nylonovú hmoždinku a zatlačte ju do práve vyvŕtaného otvoru. Skrutkovať začnite, až keď je celá hmoždinka v stene. Potom montážny kľúč v akumulátorovom skrutkovači nastavte do montážnej polohy. Skrutku zaskrutkujte tak hlboko, aby bola jej časť bez závitu viditeľná v škáre medzi stenou a rámom (zelená plocha na obrázku).

Krok 6 návodu: pokračujte horným otvorom v ráme – vložte centrovaciu objímku a vyvŕtajte otvor

Krok 6: Namontujte rámovú skrutku

Potom pokračujte montážou rámovej skrutky do horného otvoru na tej istej strane (strane pántov): vložte centrovaciu objímku, vyvŕtajte otvor, objímku vyberte, zatlačte rámovú skrutku s hmoždinkou do otvoru a zaskrutkujte ju. Keď dokončíte jednu stranu, pokračujte montážou rámových skrutiek na protiľahlej strane. Ak treba rám dorovnať, použite montážny kľúč v nastavovacej polohe.

Krok 7 návodu: obrázok so šípkami ukazuje, že pri veľkom okne sa pokračuje otvormi v strede

Krok 7: Čo platí pri väčšom ráme?

Pri montáži dverových zárubní alebo väčších okenných rámov: keď na každej strane namontujete najspodnejšiu a najvrchnejšiu skrutku, pokračujte zvyšnými otvormi v strede rámu.

Krok 8 návodu: šípka ukazuje krytky nasadené na otvory v ráme

Krok 8: Krytky

Všetky otvory zakryte krytkami. Krytky sa vyrábajú vo viacerých farbách, takže montáž bude nenápadná.

Pamätajte!

Podľa ročného obdobia môže drevo v ráme, stĺpiku či stene napučať alebo sa zmrštiť. Montáž potom môže byť potrebné dorovnať. Odstráňte krytky a montážnym kľúčom v nastavovacej polohe rám znova vyrovnajte.

Krok 9 návodu: stolár vypĺňa škáru medzi rámom a stenou montážnou penou

Krok 9: Zaizolujte škáru

Škáru medzi stenou a rámom vyplňte montážnou penou. Odporúčame montážnu penu Expand s obsahom izokyanátov pod 0,1 %, ktorá dobre tlmí hluk a tepelne izoluje. Priľne k väčšine materiálov, napr. k drevu, kovu, betónu, kameňu, penovým plastom či extrudovanému polystyrénu.

Izokyanáty – povinné školenie!

Keďže práca s izokyanátmi prináša riziko alergie, musí od 24. 8. 2023 absolvovať školenie každý, kto priemyselne alebo profesionálne pracuje s produktmi s obsahom diizokyanátov 0,1 % hmotnosti a viac alebo na takú prácu dohliada. Povinnosť vyplýva z nariadenia Komisie (EÚ) 2020/1149 (REACH, príloha XVII, položka 74). Viac o izokyanátoch a povinnom školení

Viac o izokyanátoch
