Krok za krokom – montáž okna do dreva

Montáž rámu do dreva

Návod krok za krokom na montáž s rámovou skrutkou Programa Plus do dreva. Systém, s ktorým okná a dvere jednoducho namontujete aj dodatočne nastavíte.

Montážny návod

Vo videe nižšie sa dozviete, ako jednoducho a správne namontovať rám do dreva pomocou nášho systému rámových skrutiek Programa Plus. Ak uprednostňujete návod krok za krokom s textom a obrázkami, pokračujte v čítaní nižšie.

Skôr než začnete:

Zvoľte správnu dĺžku rámovej skrutky – pozrite tabuľku.
Montujte podľa švédskej normy SS 81 81 43, podľa ktorej počet kotviacich bodov určuje hĺbka, šírka a výška rámu.
Rámové skrutky osaďte vo vzájomnej vzdialenosti približne 500 mm.
Na skrutky použite predvŕtané otvory v ráme s priemerom 14 mm. Rám nemá predvŕtané otvory? Vyvŕtajte ich vrtákom na rámové skrutky.

Šírka škáry	Dĺžka skrutky
0 – 5 mm	50 mm
5 – 15 mm	70 mm
15 – 35 mm	90 mm
35 – 85 mm	140 mm

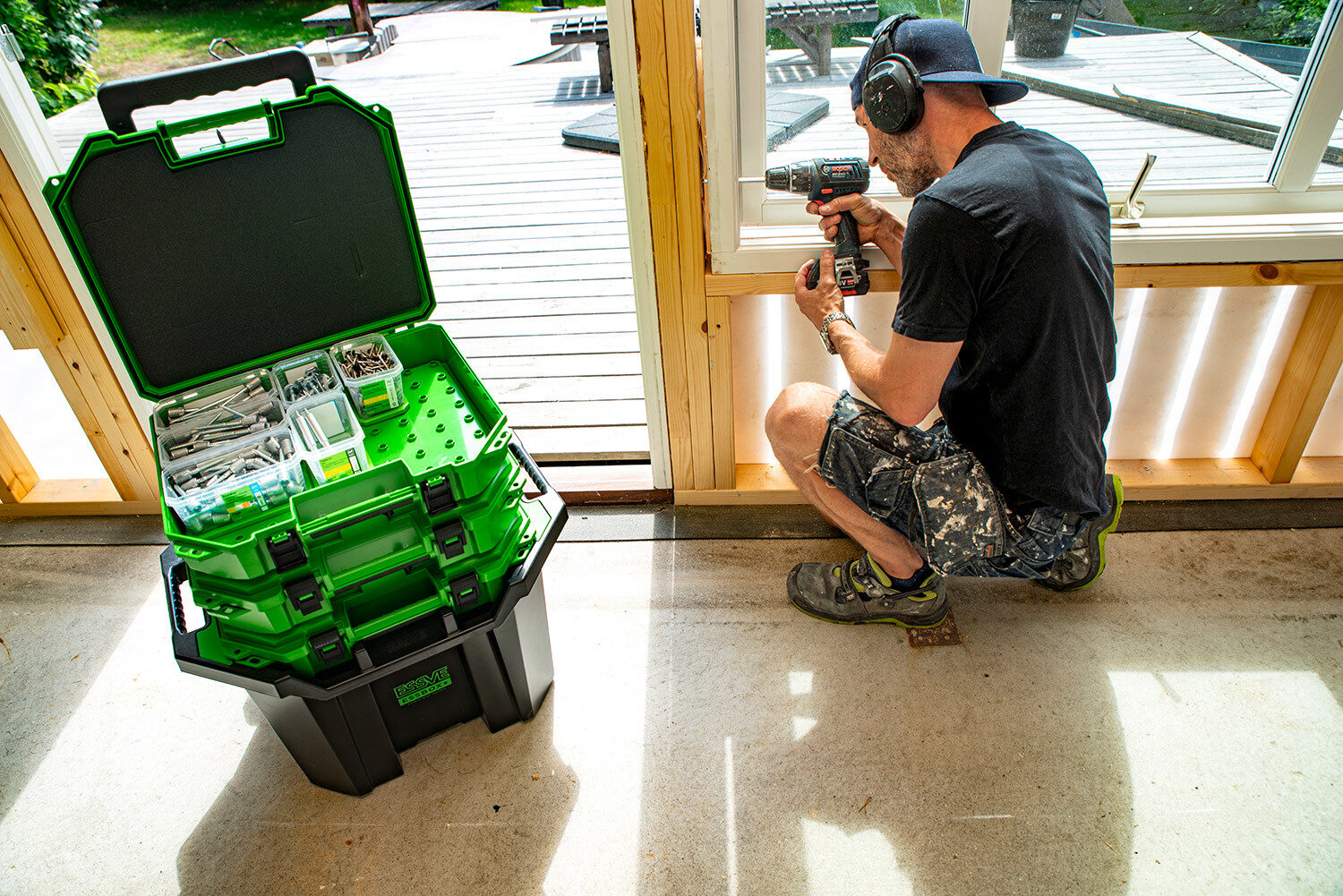

Stolár kľačí a montuje okno v novostavbe

Video od výrobcu ESSVE, bez slovenských titulkov.

Krok 1 návodu: montáž nivelačnej skrutky

Krok 1: Namontujte nivelačné skrutky

Aby bol rám rovný, osaďte do spodnej hrany okenného otvoru nivelačné skrutky ESSVE. Umiestnite ich čo najbližšie k okrajom. Potom postavte okno na nivelačné skrutky a vodováhou skontrolujte, či je rám zvislo. Výšku podľa potreby dorovnajte nastavovacím kľúčom. Viac o montáži nivelačných skrutiek nájdete tu.

Krok 2 návodu: montážny nástroj Karmfix je zatlčený na jednej strane okna

Krok 2: Zatlčte montážny nástroj Karmfix

2. Zatlčte montážny nástroj Karmfix do predvŕtaného 14 mm otvoru v ráme. Začnite spodným otvorom na strane pántov. Keď je prvý nástroj osadený, je dôležité skontrolovať, či je rám stále zvislo. Potom zatlčte nástroj Karmfix do horného otvoru na tej istej strane (strane pántov).

Rám nemá predvŕtané otvory? Vyvŕtajte ich vrtákom na rámové skrutky. Vŕtajte z vonkajšej strany rámu – znížite tak riziko škaredých otvorov na jeho vnútornej strane.

Krok 3 návodu: montážne nástroje Karmfix sú zatlčené na všetkých stranách okna

Krok 3: Ďalšie nástroje Karmfix

Potom zatlčte nástroje Karmfix na protiľahlej strane – najprv do spodného, potom do horného otvoru. Priebežne kontrolujte vodováhou, či je rám stále zvislo.

Krok 4 návodu: skontrolujte, či je okno vycentrované

Krok 4: Vyrovnajte rám

Keď sú všetky nástroje Karmfix na mieste, posuňte rám tak, aby bol v strede otvoru.

Krok 5 návodu: nástroj Karmfix vytiahnite otáčaním

Krok 5: Otočte

Vytiahnite nástroj zo spodného otvoru na strane pántov (toho, ktorým ste začali) – otočte ním a vytiahnite ho. V strede 14 mm otvoru teraz vznikol vycentrovaný otvor, do ktorého sa zaskrutkuje rámová skrutka.

Krok 6 návodu: rámovú skrutku zaskrutkujte montážnym kľúčom v akumulátorovom skrutkovači

Krok 6: Montážny kľúč

Vložte montážny kľúč do akumulátorového skrutkovača a zaskrutkujte rámovú skrutku Programa Plus. Použite montážnu polohu kľúča.

Krok 7 návodu: obrázok ukazuje, ako to má vyzerať v škáre medzi rámom a stenou

Krok 7: Zaskrutkujte rámovú skrutku

Skrutku zaskrutkujte tak hlboko, aby bola jej časť bez závitu viditeľná v škáre medzi stenou a rámom (zelená oblasť na obrázku).

Tip! Rámové skrutky sa vyrábajú v rôznych dĺžkach, takže si poradíte, aj keď je škára okolo okna či dverí rôzne široká.

Krok 8 návodu: pokračujte v montáži podľa krokov 6 a 7

Krok 8: Dokončite montáž

Potom pokračujte horným otvorom na tej istej strane (strane pántov). Vytiahnite nástroj Karmfix a zaskrutkujte rámovú skrutku.

Krok 9 návodu: vodováhou skontrolujte, či je okno rovno

Krok 9: Nastavte zvislú polohu

Ak treba, rám dorovnajte – montážny kľúč v akumulátorovom skrutkovači otočte do nastavovacej polohy. Pomocou vodováhy dbajte na to, aby bola strana pántov úplne zvislo. Protiľahlá strana rámu sa vďaka nástrojom Karmfix posunie spolu s ňou a automaticky bude tiež zvislo.

Krok 10 návodu: rámové skrutky namontujte do všetkých predvŕtaných otvorov

Krok 10: Protiľahlá strana

Montážny kľúč v akumulátorovom skrutkovači otočte späť do montážnej polohy. Potom namontujte rámové skrutky na protiľahlej strane rovnako ako na prvej – najprv do spodného otvoru, potom do horného.

Krok 11 návodu: obrázok ukazuje postup pri väčších oknách a dverách

Krok 11: Čo platí pri väčších rámoch?

Pri montáži dverových zárubní alebo väčších okenných rámov: keď namontujete krajné skrutky na oboch stranách, pokračujte otvormi v strede rámu. Keďže rám je už pevne na mieste, môžete postupovať po jednom otvore. Zatlčte nástroj Karmfix, aby ste otvor vycentrovali voči stene alebo stĺpiku, otočte ním a vytiahnite ho a zaskrutkujte rámovú skrutku.

Krok 12 návodu: na otvory pre skrutky v ráme sa nasadzujú krytky

Krok 12: Krytky

Všetky otvory zakryte krytkami. Krytky sa vyrábajú vo viacerých farbách, farbu môžete zladiť s rámom, aby bola montáž nenápadná.

Pamätajte! Podľa ročného obdobia môže drevo v ráme, stĺpiku či stene napučať alebo sa zmrštiť. Montáž potom môže byť potrebné dorovnať. Odstráňte krytky a montážnym kľúčom v nastavovacej polohe rám znova vyrovnajte.

Krok 13 návodu: vyplňte škáru medzi rámom a stenou

Krok 13: Zaizolujte škáru

Škáru medzi stenou a rámom vyplňte montážnou penou. Odporúčame montážnu penu Expand s obsahom izokyanátov pod 0,1 %, ktorá dobre tlmí hluk a tepelne izoluje. Priľne k väčšine materiálov, napr. k drevu, kovu, betónu, kameňu, penovým plastom či extrudovanému polystyrénu.

Izokyanáty – povinné školenie!

Keďže práca s izokyanátmi prináša riziko alergie, musí od 24. 8. 2023 absolvovať školenie každý, kto priemyselne alebo profesionálne pracuje s produktmi s obsahom diizokyanátov 0,1 % hmotnosti a viac alebo na takú prácu dohliada. Povinnosť vyplýva z nariadenia Komisie (EÚ) 2020/1149 (REACH, príloha XVII, položka 74). Viac o izokyanátoch a povinnom školení
