Rovné a vycentrované osadenie okien a dverí

Rovný a vycentrovaný rám!

Návod, ako jednoducho osadiť rám okna alebo dverí rovno a na stred. S nivelačnou skrutkou a nástrojom Karmfix už nepotrebujete podložky ani kliny.

Montážny návod

Rovno a na stred osadené okno je základom trvácnej montáže okien aj dverí. S nivelačnou skrutkou a nástrojom Karmfix je montáž jednoduchá – a rýchla! Nivelačná skrutka zaistí, že rám stojí rovno – zvislo – a nástroj Karmfix sa postará o to, aby okno alebo dvere boli presne na stred otvoru.

Vo videu uvidíte, ako jednoducho osadiť rám rovno. Ak chcete radšej návod krok za krokom s textom a obrázkami, čítajte ďalej.

Video od výrobcu ESSVE, bez slovenských titulkov.

Ilustrácia k montážnemu návodu pre osadenie rámu. Krok 1 – rovné osadenie rámu.

Krok 1: Rovný rám s nivelačnou skrutkou

Nivelačné skrutky namontujte čo najbližšie k vonkajším okrajom rámu. Na jedno okno použite aspoň dve skrutky. Ak má okno stredový stĺpik, osaďte ďalšiu skrutku aj pod neho. Pri montáži dverí treba dole viac skrutiek, pretože prah bude zaťažený – skrutky ho musia podopierať po celej dĺžke.

Ilustrácia k montážnemu návodu pre osadenie rámu. Krok 2 – predvŕtanie rámu.

Krok 2: Predvŕtajte rám

2. Ak rám montujete do dreva, predvŕtanie nie je potrebné. Ak ho však montujete do betónu, pórobetónu alebo tehly, pre nivelačnú skrutku predvŕtajte. Do betónu vŕtajte vrtákom 6 mm, do tehly vrtákom 5 mm a do pórobetónu vrtákom 10 mm. Hmoždinku do pórobetónu použite len v pórobetóne – v betóne a tehle si nivelačná skrutka vyreže závit sama.

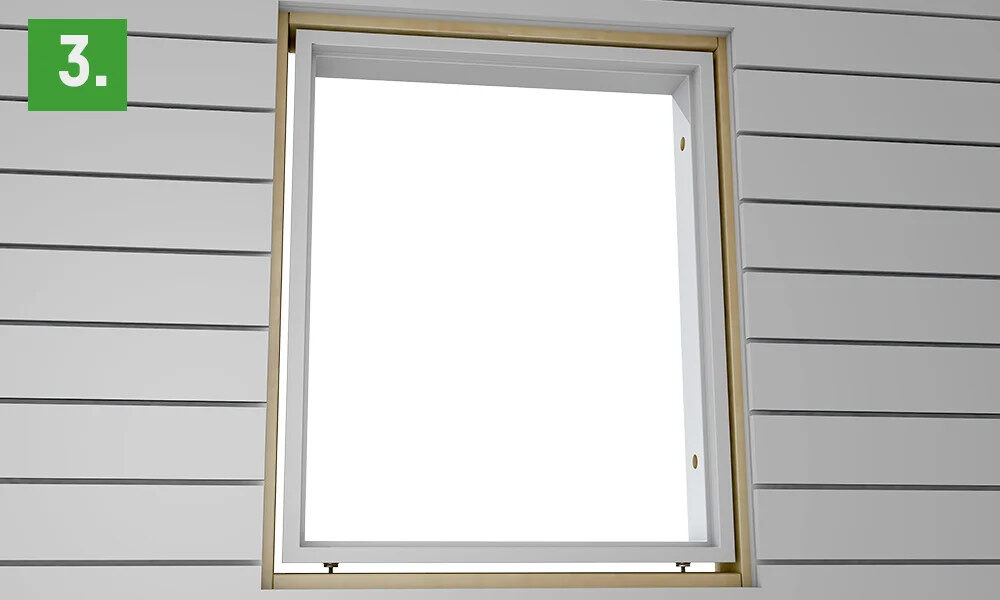

Ilustrácia k montážnemu návodu pre osadenie rámu. Krok 3 – vloženie okna.

Krok 3: Vložte okno

Keď sú nivelačné skrutky na mieste, vložte okno alebo dvere do otvoru a posaďte ich na nivelačné skrutky. Pod rámom odporúčame nechať vzduchovú medzeru približne 15 mm.

Ilustrácia k montážnemu návodu pre osadenie rámu. Krok 4 – nastavenie okna.

Krok 4: Nastavte okno/dvere

Priložte na dvere alebo okno vodováhu. Ak je okno nakrivo, nivelačnú skrutku jednoducho doregulujte nastavovacím nástrojom HEX20, kým rám nebude úplne rovno.

Tip! Nastavovací nástroj HEX20 slúži hlavne na nastavenie nivelačnej skrutky ESSVE, ale môžete ním aj jemne doladiť hĺbku zaskrutkovania montážnej objímky ESSVE medzi rámom a konštrukciou steny.

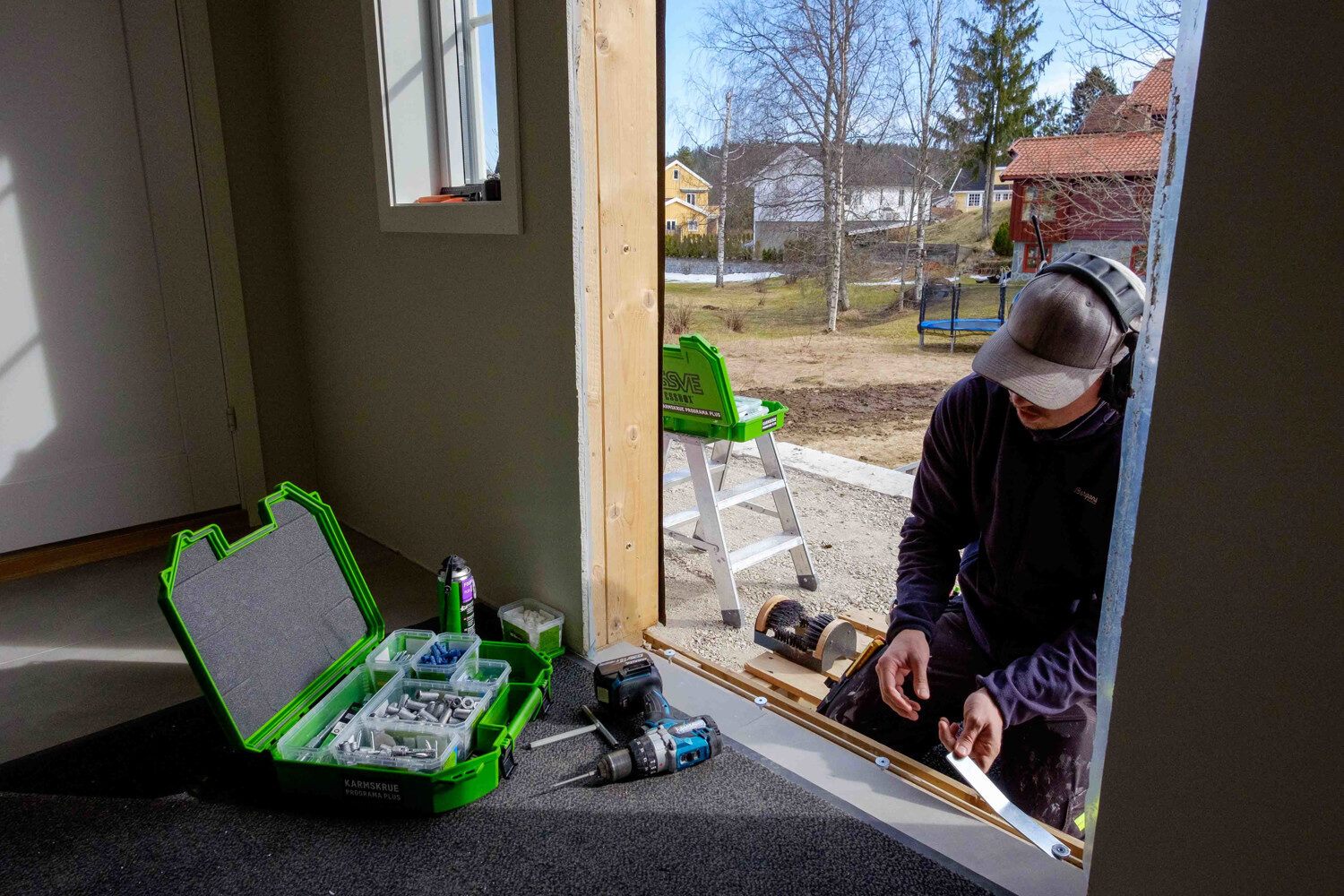

Stolár montuje nivelačnú skrutku do rámu vchodových dverí.

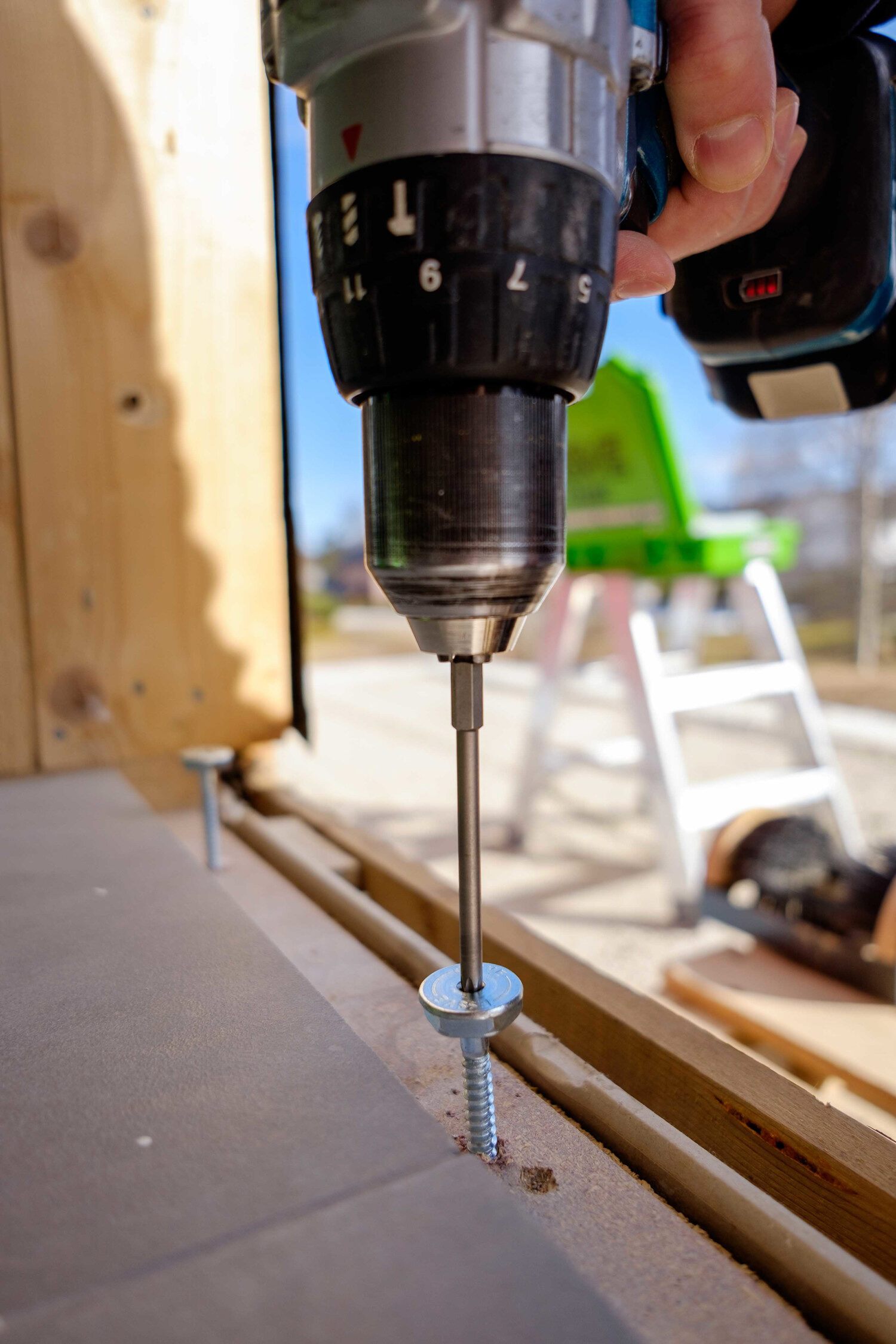

Nivelačná skrutka zapustená akumulátorovým skrutkovačom v otvore pre dvere.

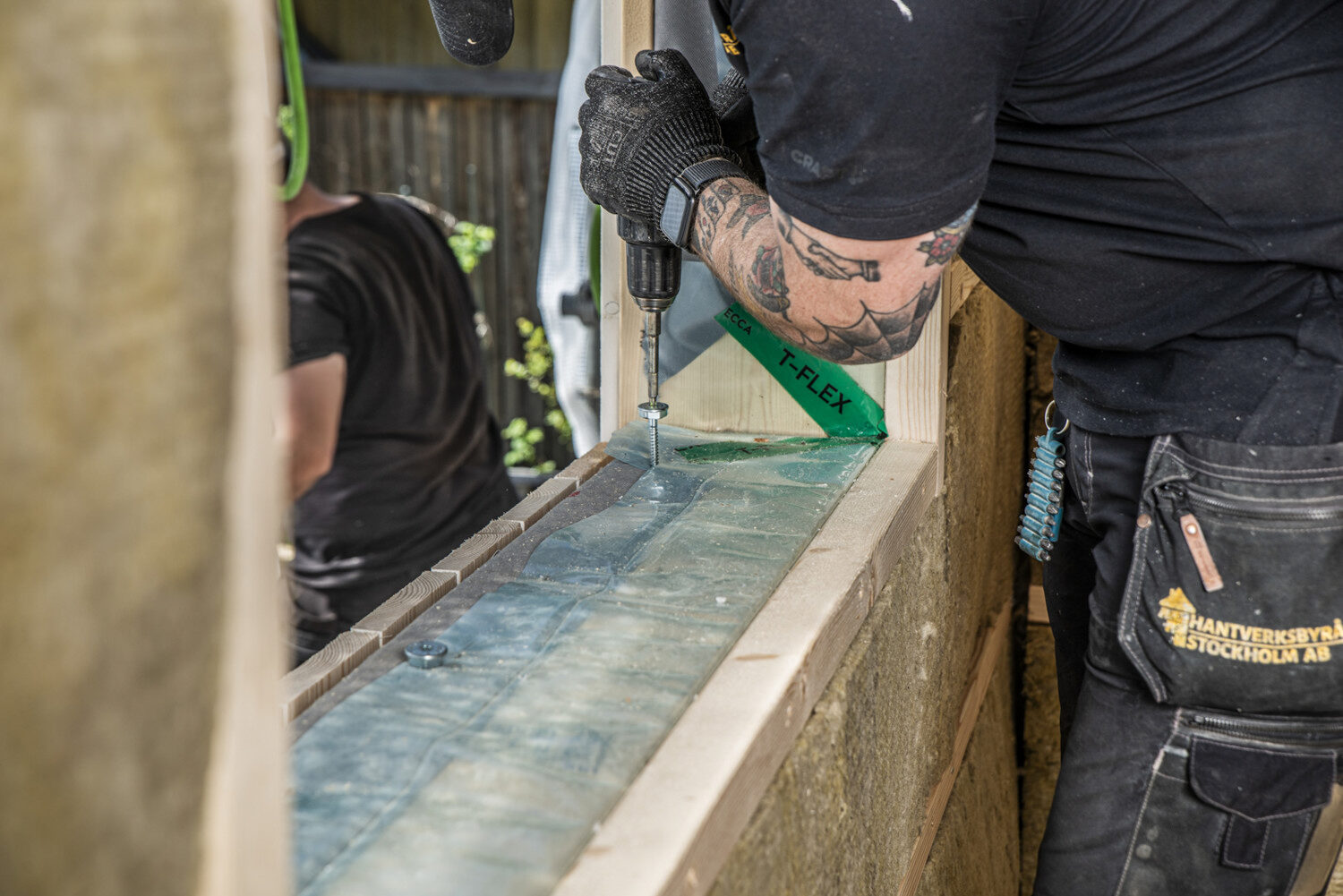

Nivelačná skrutka zapustená v ráme okna.

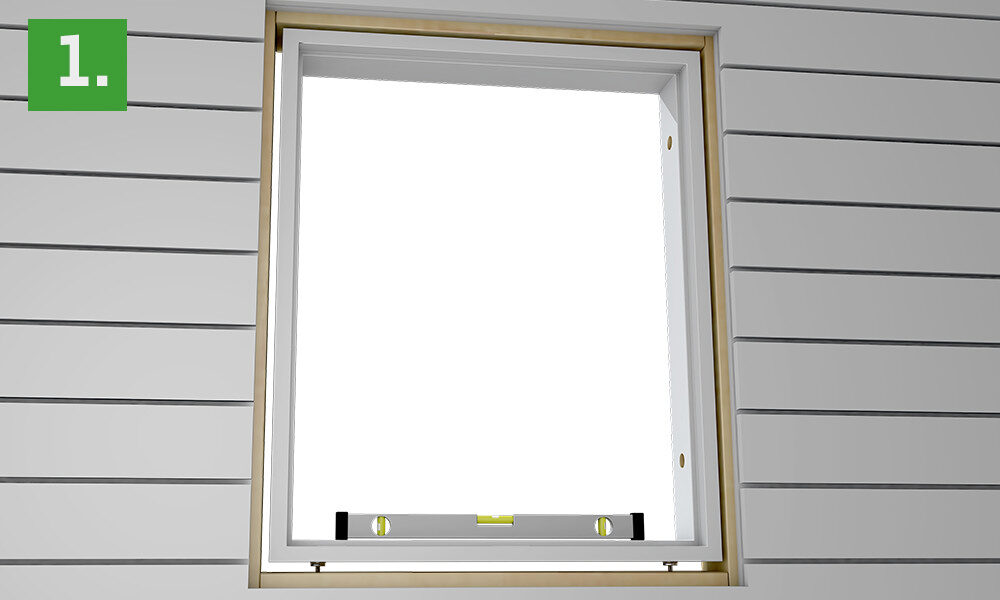

Ilustrácia k montážnemu návodu pre vycentrovanie rámu. Krok 1 – okno postavené zvislo.

Krok 1: Vycentrujte dvere/okno nástrojom Karmfix

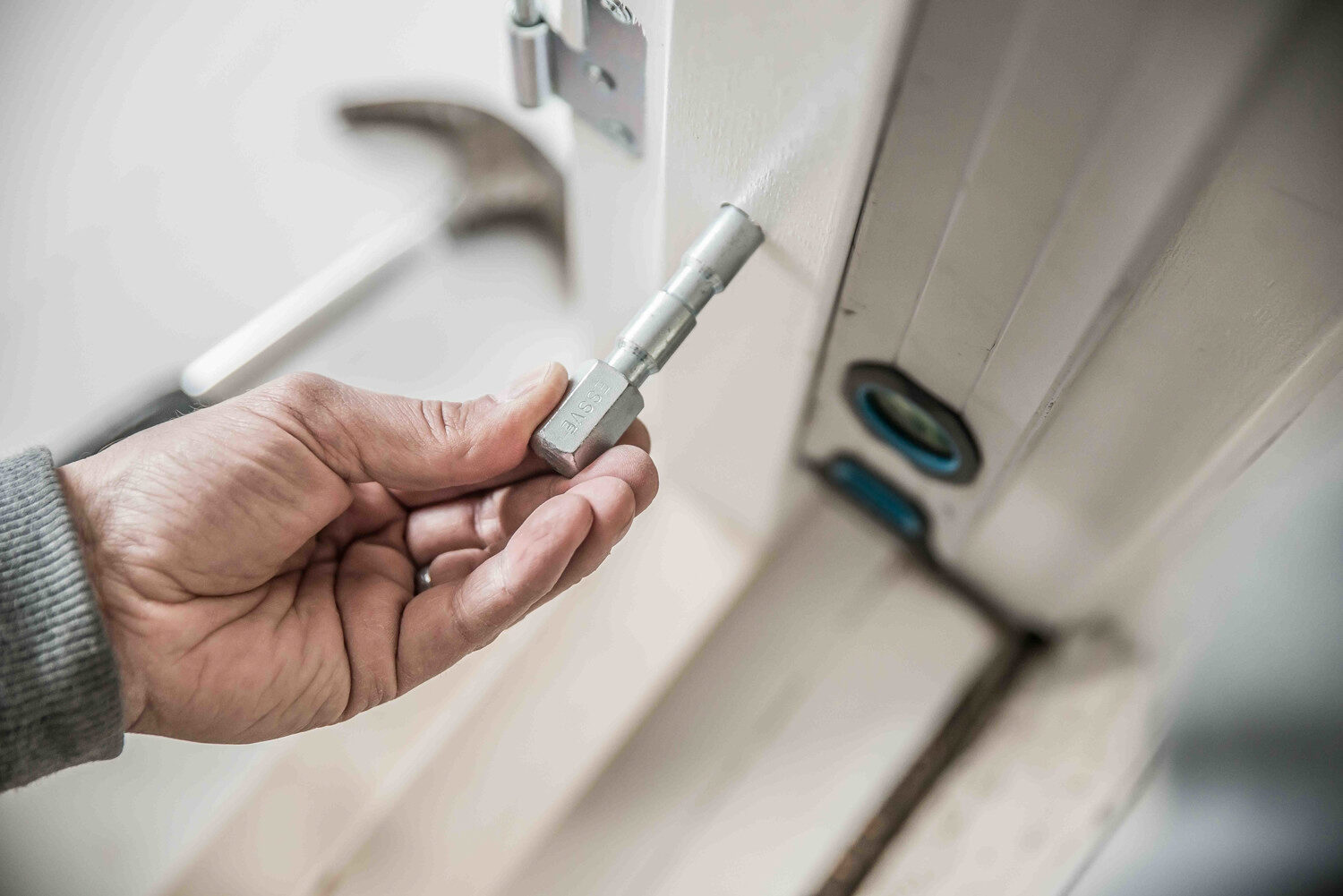

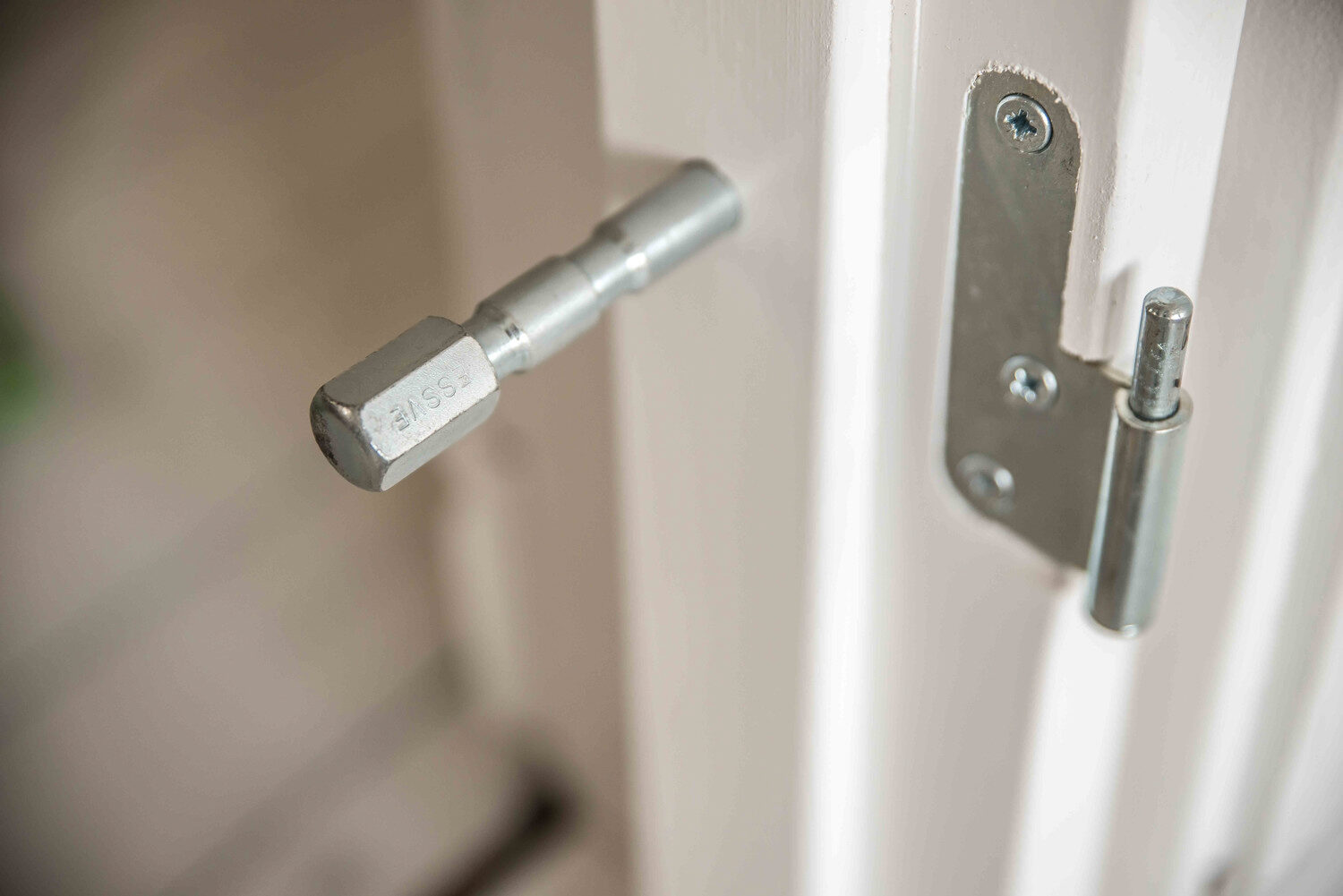

Montážny nástroj Karmfix zatlčte kladivom do predvŕtaných otvorov v okne alebo dverách. Vytvorí sa tak vodiaci otvor pre rámovú skrutku a rám sa osadí na stred otvoru. Nástroj navyše udrží rám počas montáže v správnej polohe a znižuje riziko, že rámová skrutka pôjde nakrivo.

Skôr ako zatlčiete prvý Karmfix, skontrolujte vodováhou, či okno stojí zvislo.

Ilustrácia k montážnemu návodu pre vycentrovanie rámu. Krok 2 – zatlčenie nástroja Karmfix do spodného otvoru.

Krok 2: Zatlčte prvý nástroj Karmfix

Nástroj Karmfix zatlčte do 14 mm otvoru v ráme. Začnite spodným otvorom na strane pántov. Montážne nástroje nechajte v otvoroch, kým nebudete montovať rámové skrutky.

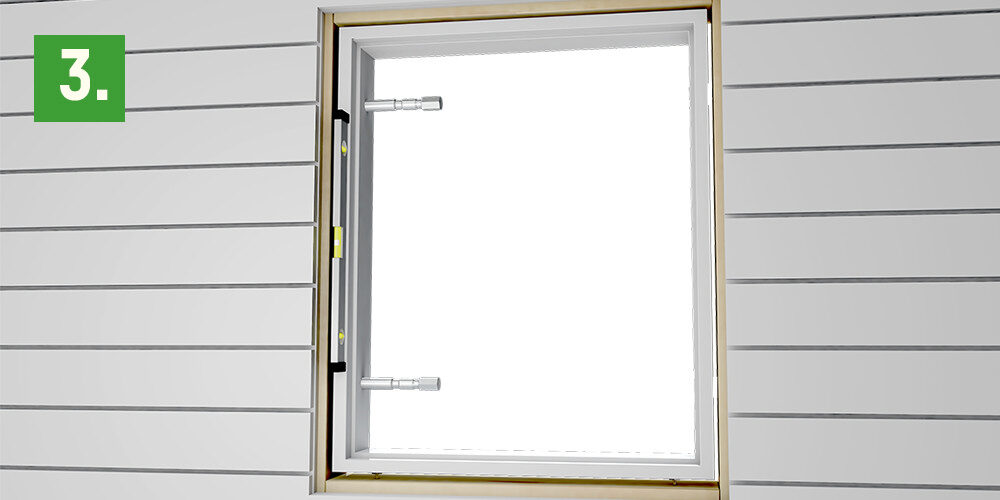

Ilustrácia k montážnemu návodu pre vycentrovanie rámu. Krok 3 – zatlčenie nástroja Karmfix do horného otvoru.

Krok 3: Zatlčte druhý nástroj Karmfix

Vodováhou skontrolujte, či rám stojí zvislo. Potom zatlčte druhý nástroj Karmfix do horného otvoru na tej istej strane ako prvý (na strane pántov).

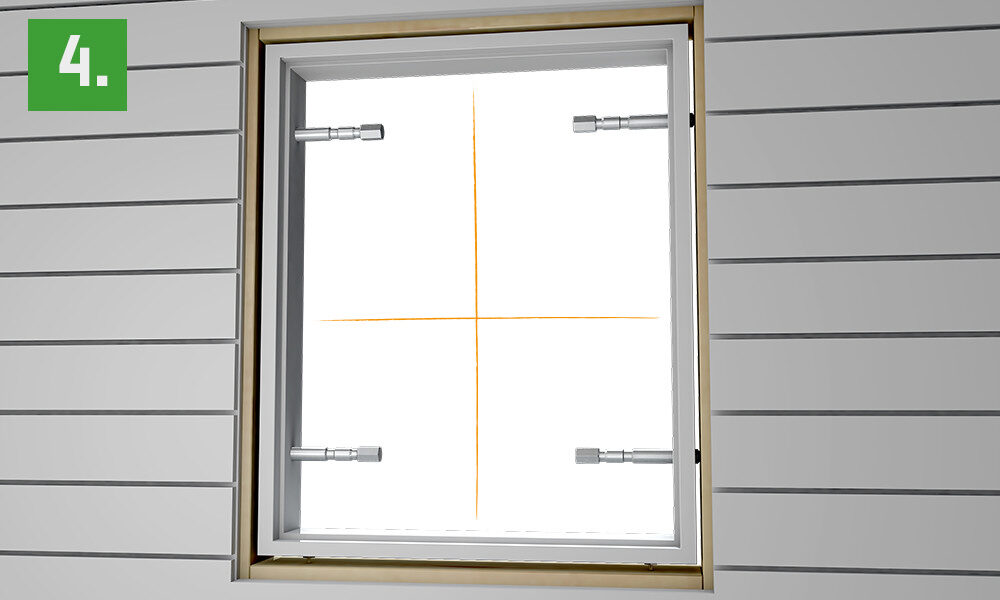

Ilustrácia k montážnemu návodu pre vycentrovanie rámu. Krok 4 – zatlčenie nástroja Karmfix na druhej strane.

Krok 4: Zatlčte zvyšné nástroje Karmfix

Pokračujte spodným a horným otvorom na protiľahlej strane. Po každom zatlčenom nástroji Karmfix skontrolujte vodováhou, či je rám rovno. Keď sú všetky nástroje Karmfix na mieste, posuňte rám tak, aby bol v strede otvoru.

Keď rám stojí zvislo a je vycentrovaný, môžete začať upevňovať rámové skrutky. Pozrite si naše návody krok za krokom:

Montáž rámu do dreva Montáž rámu do pórobetónu a dutej tehly
